Вопросы и ответы

Рекомендуем обратить Ваше внимание на морозильник М-7606-N.

Модель оснащена инновационной технологией Extreme Protect, позволяющей эффективно работать при температурах до -15°С.

Этот морозильник не только обладает антибактериальной системой ABG Technology и механизмом легкого открывания двери Easy Open, но и включает удобный электронный дисплей для отслеживания работы устройства.

Класс энергоэффективности A+ обеспечивает экономию электроэнергии, а уникальный дизайн и оптимальное внутреннее пространство делают его идеальным решением для хранения продуктов.

Подробнее об этой модели по ссылке на нашем официальном сайте.

Благодарим Вас за интерес к холодильнику ХМ-6626-109 ADVANCE. Эта модель является новинкой нашей компании и уже активно производится. Мы ожидаем, что холодильники поступят в продажу в ближайшее время.

Для получения актуальной информации о появлении данной модели в продаже, пожалуйста, следите за обновлениями на Onliner и Яндекс.Маркет.

Там Вы сможете найти информацию о доступности и магазинах, где будет представлен этот холодильник.

Чтобы узнать больше о технике ATLANT, включая холодильники, морозильники и стиральные машины, посетите наш сайт.

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Негерметичны соединения наливного шланга	-	Проверить правильность установки фильтра, гаек (не должно быть перекосов). Затянуть гайки наливного шланга
Нарушена целостность сливного шланга	-	Обратиться в сервисную службу для замены сливного шланга
Между дверцей и уплотнителем зажато белье	-	Выключить машину, установив ручку на деление O, и подождать 2 мин до отключения блокировки дверцы. Открыть дверцу и вынуть зажатое белье.
Плохо установлен фильтр насоса	-	Закрутить ручку фильтра до упора

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Превышена максимальная загрузка сухого белья	-	Загрузить сухое белье с учетом максимальной загрузки,
Использовано недостаточное количество моющего средства	-	Увеличить количество моющего средства, придерживаясь рекомендаций производителя моющего средства
Неправильно подобрана про-грамма стирки	-	Подобрать программу стирки с учетом вида ткани изделий, степени их загрязнения

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Моющее средство содержит нерастворимые в воде фосфатосодержащие компоненты	-	Прополоскать изделие: выбрать и включить программу «ПОЛОСКАНИЕ»

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Недостаточное давление в водопроводной сети (ниже 0,05 МПа)	-	Отключить машину и обратиться в жилищно-эксплуатационную службу по месту жительства
Засорен фильтр, находящийся между краном подачи воды и наливным шлангом, или фильтр в резьбовом патрубке электроклапана	-	Очистить фильтры в наливном шланге и в резьбовом патрубке электроклапана, отключив машину от электрической и водопроводной сетей
Используется СМС с истекшим сроком годности или низкого качества	-	Заменить СМС

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Неравномерно распределены вещи в барабане	-	При загрузке в машину распределять белье равномерно
Неправильно выбрана программа стирки или скорость отжима	-	Выбрать программу стирки в соответствии с типом ткани или более высокую скорость отжима

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Не отключилось блокировочное устройство дверцы	-	Подождать две или три минуты после завершения стирки (до звукового сигнала)

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Не сняты все блокировочные винты и втулки для транспортировки	-	Снять все блокировочные винты и втулки

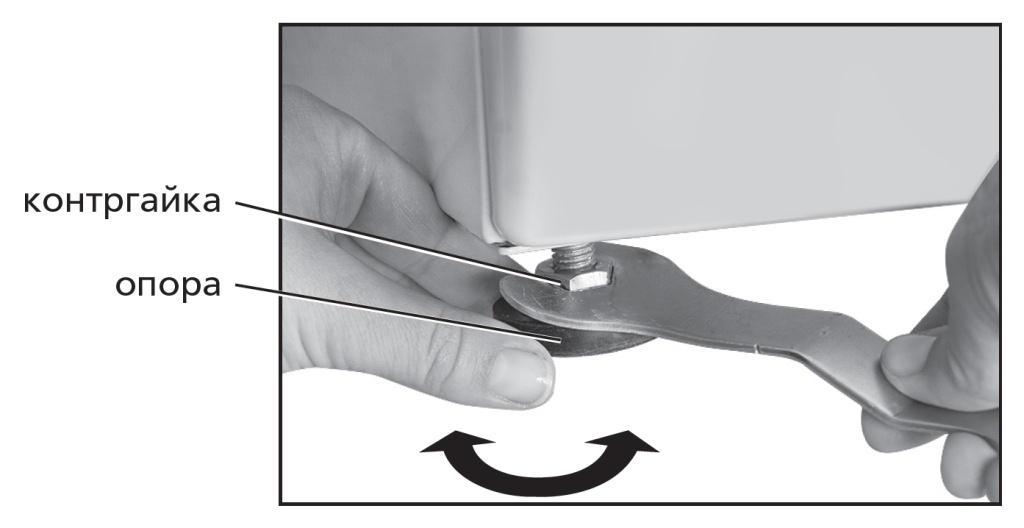

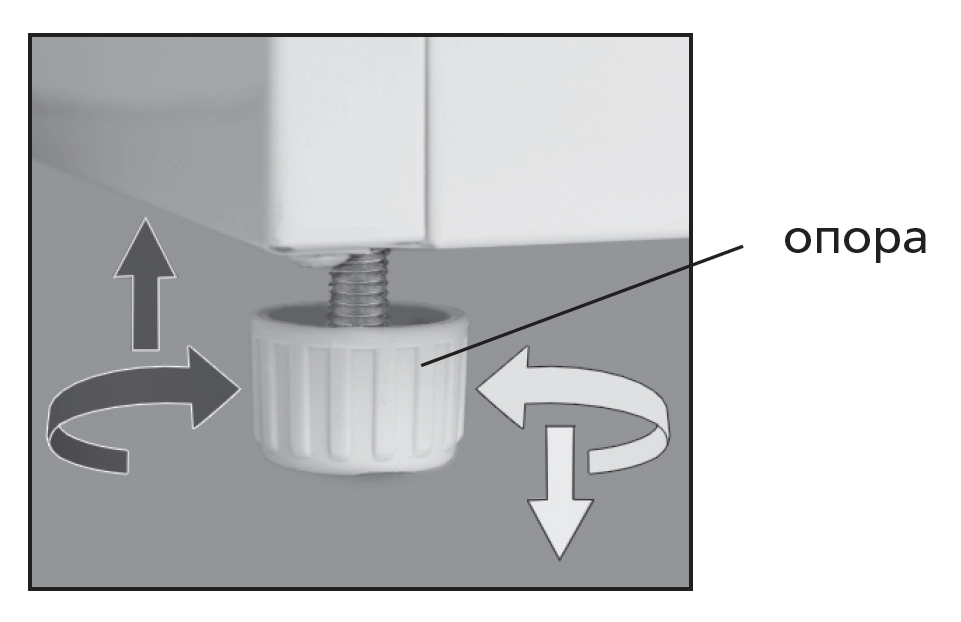

Машина неправильно выставлена по уровню или не зажаты контргайки на опорах	-	Выставить машину по уровню и зажать контргайки на опорах
Объемные вещи (простыни, скатерти и проч.) сконцентрированы в одной части барабана	-	Расположить вещи в барабане равномерно

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Было использовано моющее средство, не предназначенное для автоматических стиральных машин с большим пенообразованием	F4	Выполнить дополнительное полоскание

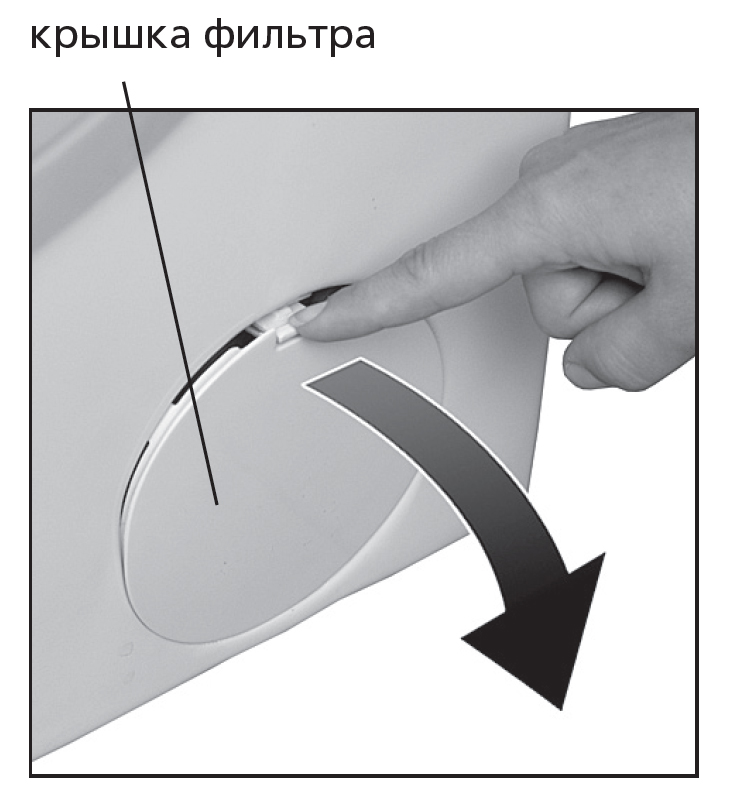

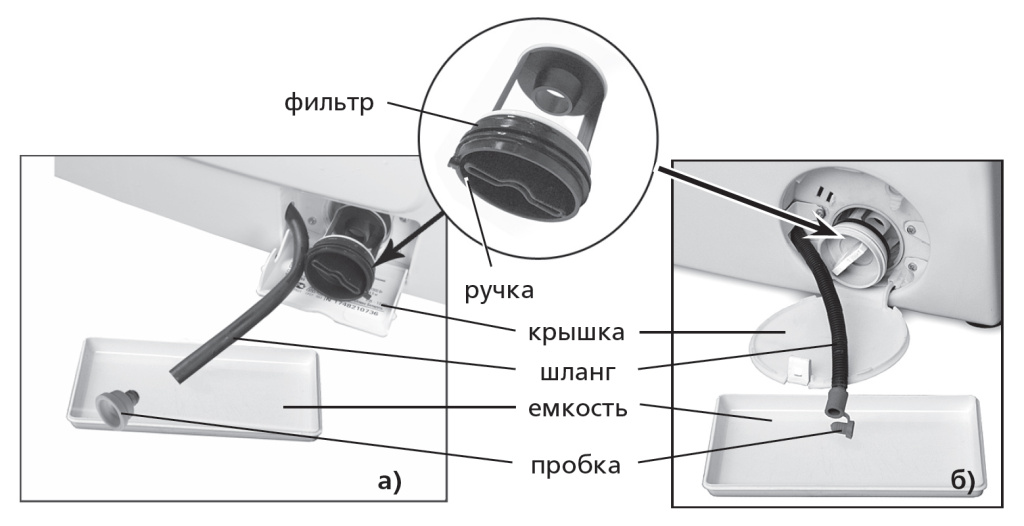

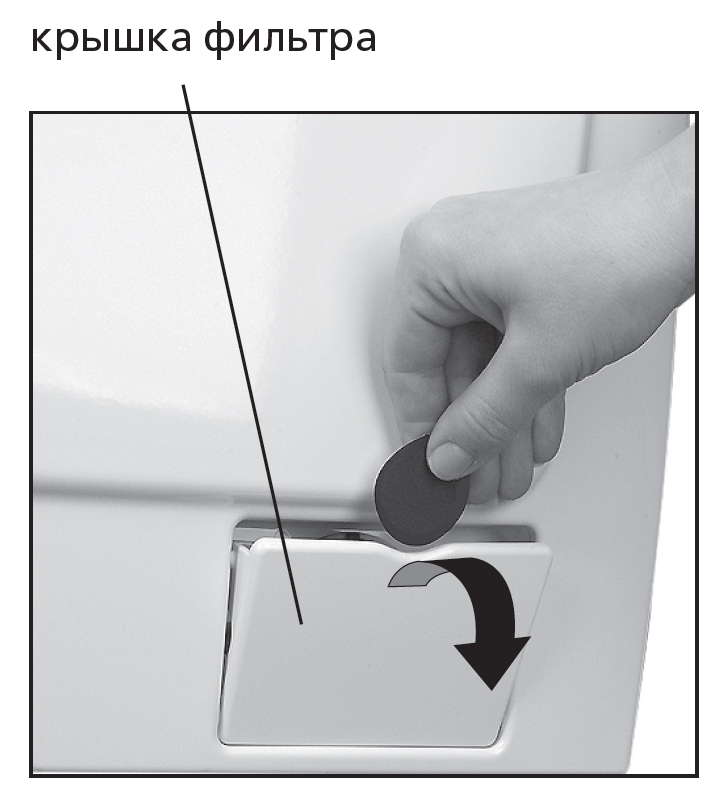

Засорен фильтр насоса		Прочистить фильтр насоса
Отжим выключен кнопкой выбора оборотов отжима		Задать кнопкой выбора скорости отжима требуемое значение
Вещи сконцентрированы в одной части барабана	-	Расположить вещи в барабане равномерно

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения

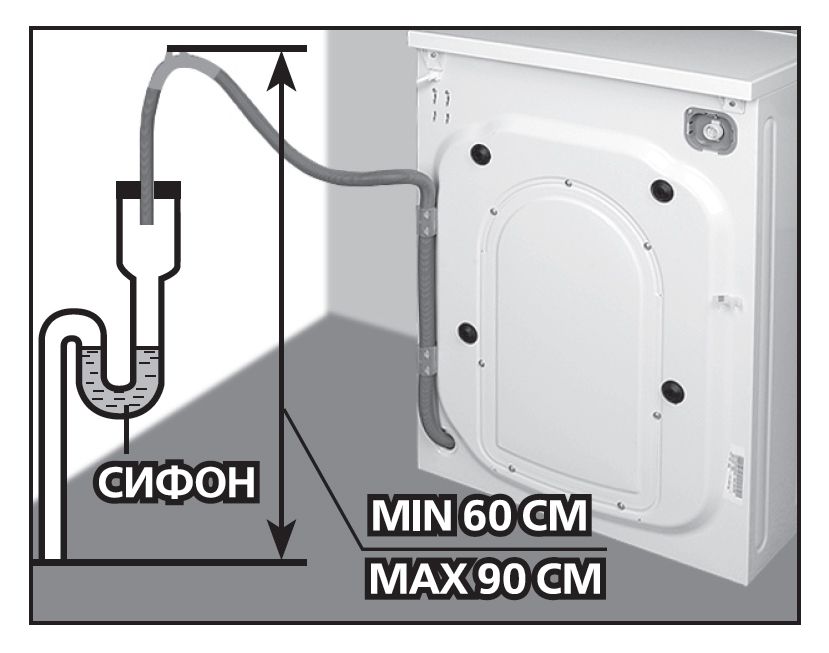

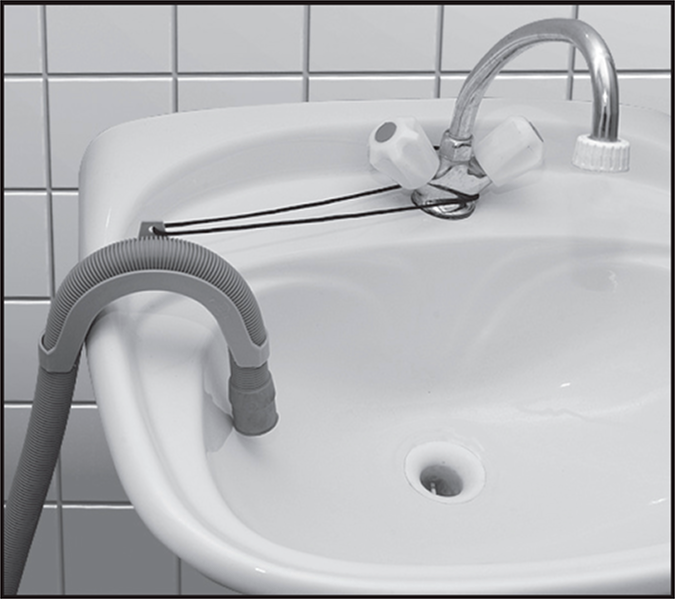

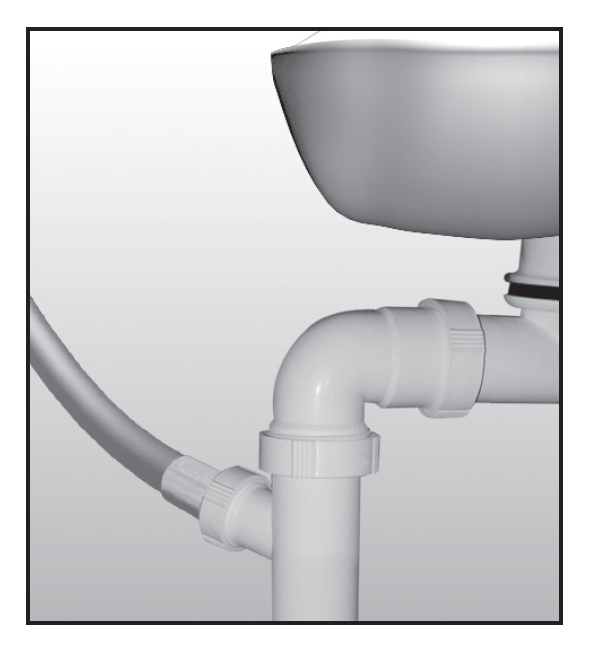

Неправильно установлен сливной шланг	-	Установить сливной шланг в соответствии с требованиями раздела руководства по эксплуатации – «Подключение к водопроводу и канализации»
Пережат сливной шланг	F4	Освободить сливной шланг
Засорен фильтр насоса		Прочистить фильтр насоса
Засорена сливная канализация		Прочистить сливную канализацию

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Неправильно установлен сливной шланг	F5	Установить сливной шланг в соответствии с требованиями раздела руководства по эксплуатации – «Подключение к водопроводу и канализации»
Свободная часть сливного шланга погружена в воду		Достать из воды свободную часть сливного шланга

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Лоток для моющих средств закрыт неплотно	-	Плотно закрыть лоток для моющих средств
В лотке для моющих средств затвердели остатки стирального порошка	-	Удалить затвердевшие остатки стирального порошка, промыв лоток под проточной водой

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Отсутствует вода в водопроводе	F5	Проверить наличие воды в водопроводе, открыв кран с холодной водой
Закрыт кран подачи воды		Открыть кран подачи воды
Пережат наливной шланг		Освободить наливной шланг

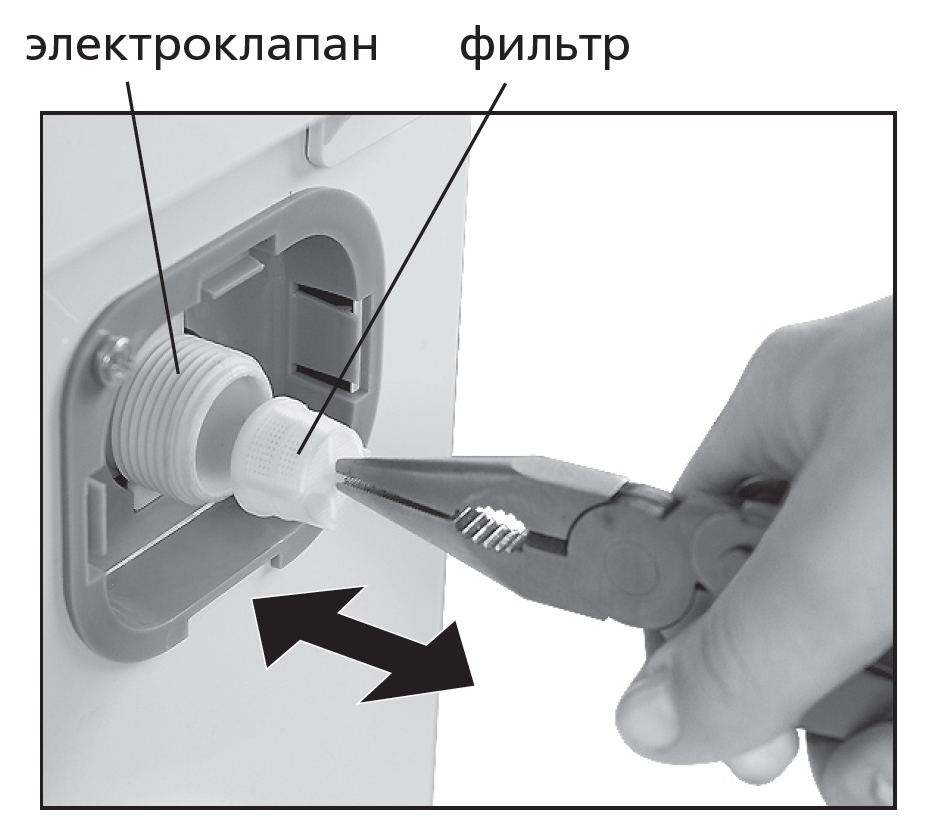

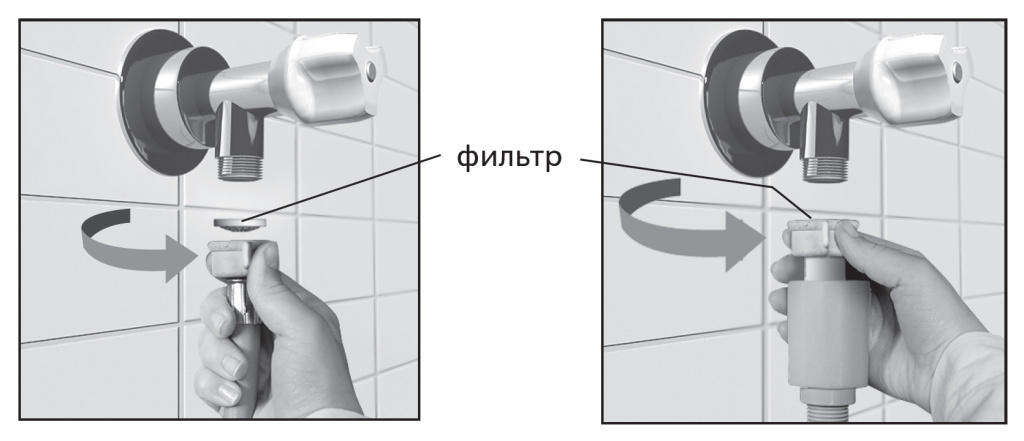

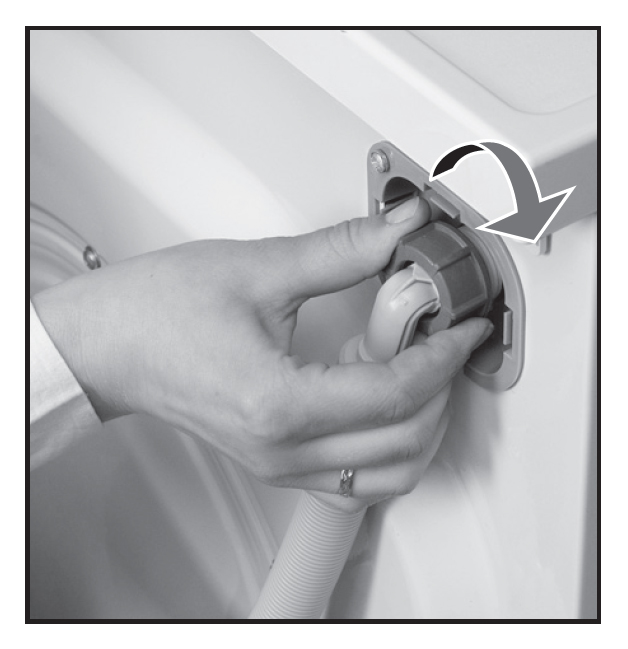

Засорен фильтр, находящийся между краном и наливным шлангом, или фильтр в резьбовом патрубке электроклапана		Очистить фильтры отключив машину от электрической и водопроводной сетей

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Плохо закрыта дверца	door	Закрыть дверцу до ощутимого щелчка замка

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Отсутствует напряжение в электрической сети	_	Проверить наличие напряжения в розетке электрической сети, включив в сеть любой электрический прибор
Отсутствует контакт между вилкой шнура питания стиральной машины и розеткой электрической сети	_	Обеспечить контакт вилки шнура питания с розеткой

Отсутствие заземления электропроводки – основная причина ощущения электрического тока при контакте со стиральной машиной. Все крупные электроприборы должны быть заземлены для безопасности.

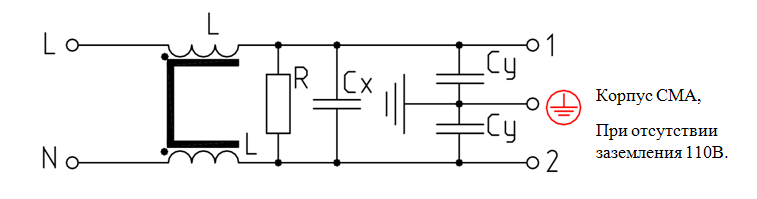

Стиральные машины ATLANT, как и другие аналогичные электроприборы, оснащены сетевым фильтром, предназначенным устранять электромагнитные помехи в сети электроснабжения

Средняя точка данного и аналогичных фильтров выведена на клемму заземления и соответственно на корпус электроприбора. Если подключить стиральную машину к электрической сети не имеющей заземления, то на токопроводящих частях электроприбора появится напряжение 110 Вольт, обусловленное токами, протекающими через элементы фильтра (Су).



Таким образом, эксплуатация указанных электроприборов при отсутствии заземляющего провода в электрической сети запрещена, о чем указано в руководстве по эксплуатации кстиральной машине.

Машина должна подключаться к электрической сети через отдельную двухполюсную розетку с контактом заземления, допустимый ток которой не менее 16 А. К розетке должен быть подведен трехпроводной кабель с медными жилами сечением не менее 1,5 мм2 или алюминиевыми жилами сечением не менее 2,5 мм2, подключенный через отдельное автоматическое устройство защиты электрической сети, рассчитанное на максимальный ток (ток срабатывания) 16 А и ток утечки 30 мА. Если розетка не имеет подводки указанного кабеля, установленного автоматического устройства защиты или удалена от места установки машины, необходимо провести доработку электрической сети и монтаж автоматического устройства защиты, розетки. Работы по вышеуказанным требованиям должны быть выполнены квалифицированным персоналом.

Вероятная причина	Показания на дисплее (при наличии)	Метод устранения
Отсутствует напряжение в электрической сети	-	Проверить наличие напряжения в розетке электрической сети, включив в сеть любой электрический прибор
Отсутствует контакт между вилкой шнура питания стиральной машины и розеткой электрической сети	-	Обеспечить контакт вилки шнура питания с розеткой
Ручка выбора программы установлена на деление O (кроме СМА 10-й интерф.)	-	Установить ручку выбора программы на деление выбранной программы

Нагрев наружных поверхностей корпуса морозильника обусловлен конструкцией морозильника и не является неисправностью.

Неплотно закрыта дверь.
Плотно закрыть дверь морозильника

Нарушены условия эксплуатации.

Эксплуатировать морозильник необходимо:

• в диапазоне номинальных напряжений 220 – 230 В при отклонении напряжения ±10 % от номинального и частоте (50±1) Гц в электрической сети переменного тока;
• при относительной влажности не более 75 %;
• при температуре окружающей среды от плюс 16 С до плюс 38 С.

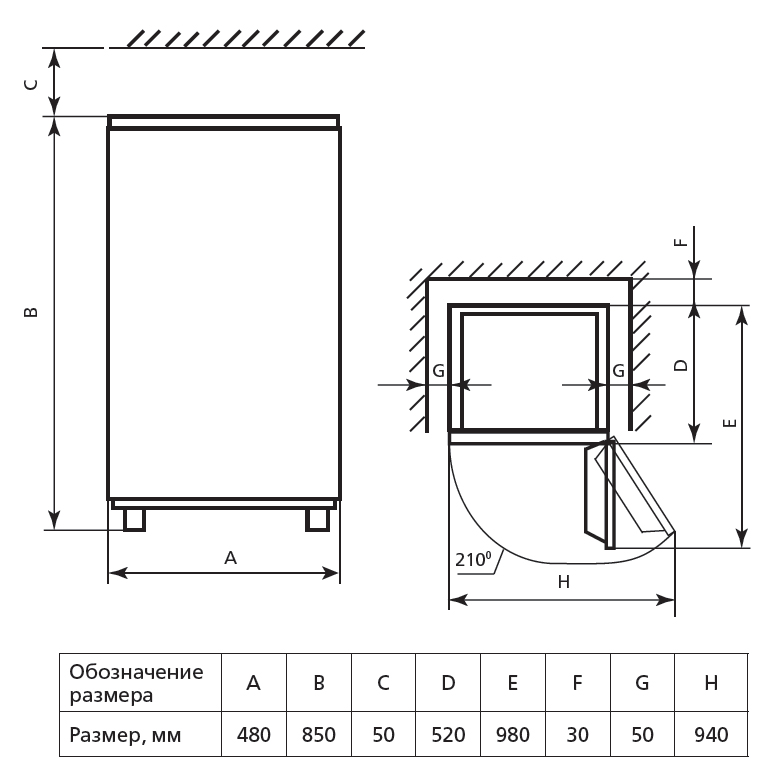

Морозильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). С боковых сторон морозильника должно быть свободное пространство на расстоянии, не менее 3 см.

ЗАПРЕЩАЕТСЯ располагать любое навесное кухонное оборудование над морозильником ближе, чем на 20 см.

Неплотно закрыта дверь.
Плотно закрыть дверь морозильника.

Эксплуатировать морозильник необходимо:

• в диапазоне номинальных напряжений 220 – 230 В при отклонении напряжения ±10 % от номинального и частоте (50±1) Гц в электрической сети переменного тока;
• при относительной влажности не более 75 %;
• при температуре окружающей среды от плюс 16 С до плюс 38 С.

Морозильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). Над морозильником и с боковых его сторон должно быть свободное пространство на расстоянии, не менее 5 см , для циркуляции воздуха.

Перекрыты воздушные каналы системы No Frost, расположенные на задней стенке внутри морозильника.
Освободить воздушные каналы системы No Frost, расположенные на задней стенке внутри морозильника.

Частое открывание двери. Открывание двери на продолжительное время.
Иней исчезает после закрывания двери благодаря работе системы No Frost.

Уровень шумов работы морозильника зависит от того, как установлен морозильник, как он эксплуатируется и от срока давности Вашего морозильника.

Во избежание шумов или вибрации необходимо обратить внимание на следующие детали:

• проверьте устойчивость морозильника и на ровном ли месте он установлен. Для выравнивания подрегулируйте опоры;
• проверьте, не соприкасается ли морозильник с мебелью, не соприкасаются ли со стеной детали системы охлаждения, расположенные на задней стенке корпуса. Отодвиньте морозильник от мебели и стены.

Отсутствует напряжение в электрической сети.
Проверить наличие напряжения в электрической сети, включив в сеть любой бытовой электрический прибор.

Отсутствует контакт между вилкой шнура питания морозильника и розеткой электрической сети.
Обеспечить контакт вилки шнура питания с розеткой.

Отсутствует напряжение в электрической сети.
Проверить наличие напряжения в электрической сети, включив в сеть любой бытовой электрический прибор.

Отсутствует контакт между вилкой шнура питания морозильника и розеткой электрической сети.
Обеспечить контакт вилки шнура питания с розеткой.

Видеоуроки

Все материалы, используемые при изготовлении бытовой техники «АТЛАНТ», не имеют специфического запаха и соответствуют санитарно-гигиеническим требованиям, предъявляемыми органами Минздрава Республики Беларусь и других стран.

Возможными причинами возникновения постороннего запаха могут явиться:

• Попадание остатков пищевых продуктов под уплотнитель двери (подтеки молока, яиц, мяса и пр.), под барьер или засорение дренажной системы и пр.
• Несоблюдение рекомендаций руководства по эксплуатации по хранению продуктов.

Способ устранения

• Вымойте комплектующие и пластмассовые поверхности внутри холодильника мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протрите мягкой тканью, смоченной в чистой воде и вытерьте насухо. Холодильник тщательно проветрите (2-3 часа будет достаточно).
• Чтобы продукты сохранили аромат, цвет, влагу и свежесть, их следует хранить в упаковке или в плотно закрытой посуде. Хранение жидкостей в плотно закрытой посуде предотвращает повышение влажности и появление посторонних запахов в ХО. Неупакованными могут храниться фрукты и овощи, помещенные в сосуды (вымытые овощи и фрукты следует высушить). При этом возможно образование конденсата на поверхности полки-стекло (нижней).

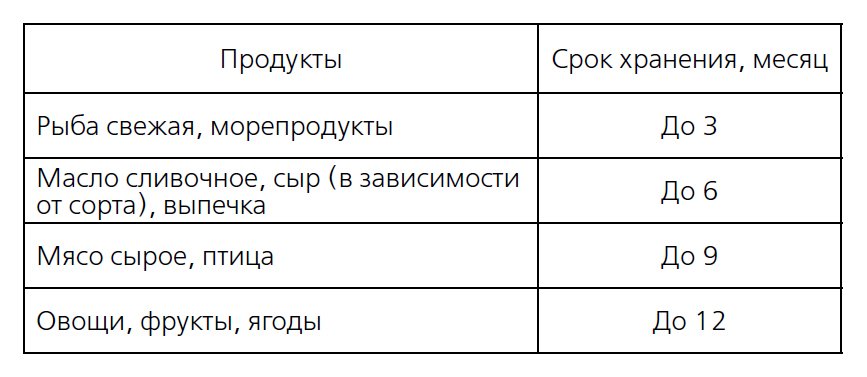

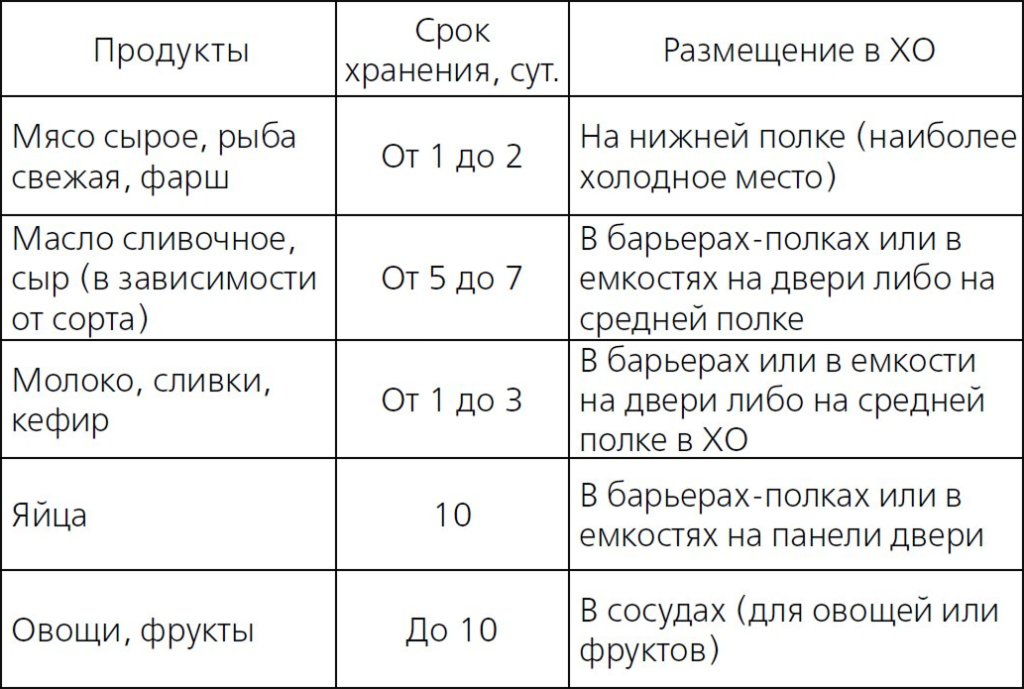

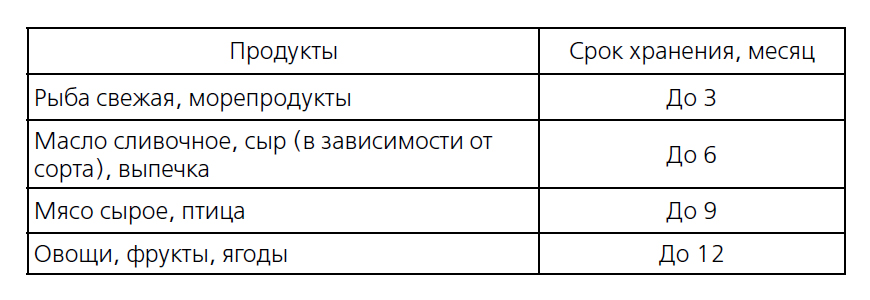

Рекомендации по срокам хранения и размещению основных продуктов питания в ХО.

Нагрев наружных поверхностей корпуса холодильника обусловлен конструкцией холодильника и не является неисправностью.

Повышение температуры нагрева поперечины в процессе работы холодильника не является неисправностью.

Шкаф холодильника по периметру двери МО прогревается для предотвращения образования конденсата. Температура нагрева зависит от температуры окружающей среды, количества хранящихся в МО продуктов, а также от загрязненности конденсатора. Не реже одного раза в год чистите пылесосом заднюю стенку холодильника и конденсатор предварительно отключив холодильник от электросети и отодвинув холодильник от стены. Появление пыли на конденсаторе приводит к повышению расхода электроэнергии.

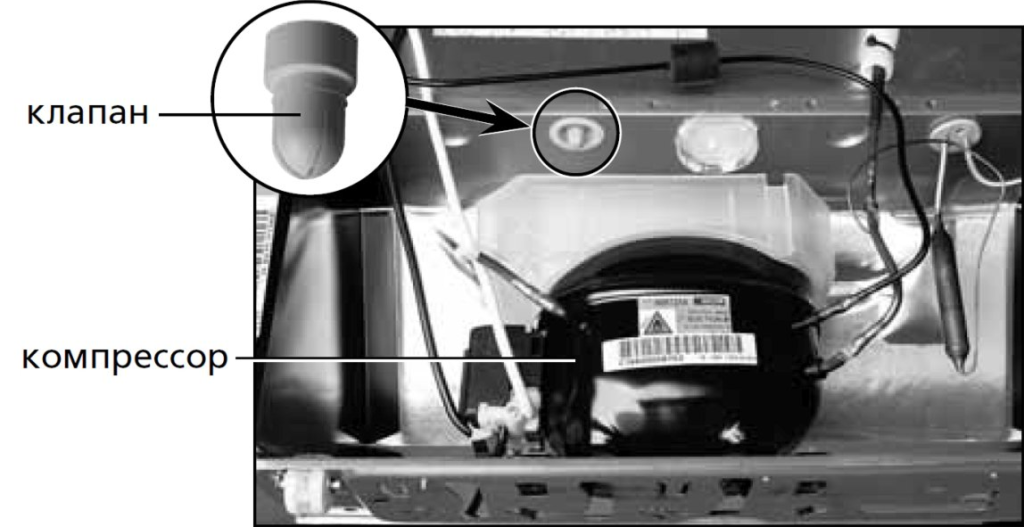

Отключить холодильник от электрической сети и отодвинуть от стены. Вынуть корзины из МО и собрать воду легковпитывающим влагу материалом.

• снять резиновый клапан, который установлен над компрессором потянув вниз;
• аккуратно промыть клапан внутри;
• установить клапан на место;
• подключить холодильник к сети.

Неплотно закрыты двери.
Плотно закрыть двери холодильника.

Нарушены условия эксплуатации.
Холодильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). Над холодильником и с боковых его сторон должно быть свободное пространство на расстоянии не менее 5 см для циркуляции воздуха.

Эксплуатировать холодильник необходимо:

• при температуре окружающей среды, указанной в приложении к руководству по эксплуатации;
• в диапазоне номинальных напряжений 220-230 В при отклонении напряжения ±10 % от номинального и частоте (50±1) Гц в электрической сети переменного тока;
• при относительной влажности не более 75 %.

При иных условиях эксплуатации теплоэнергетические характеристики холодильника могут не соответствовать указанным изготовителем.

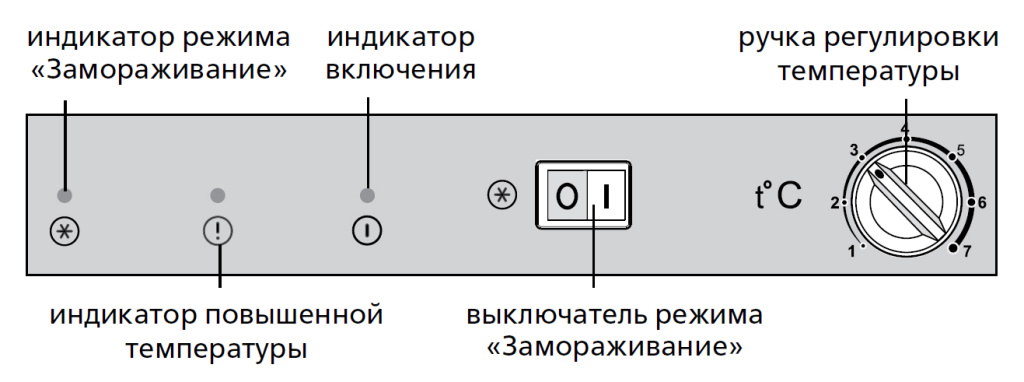

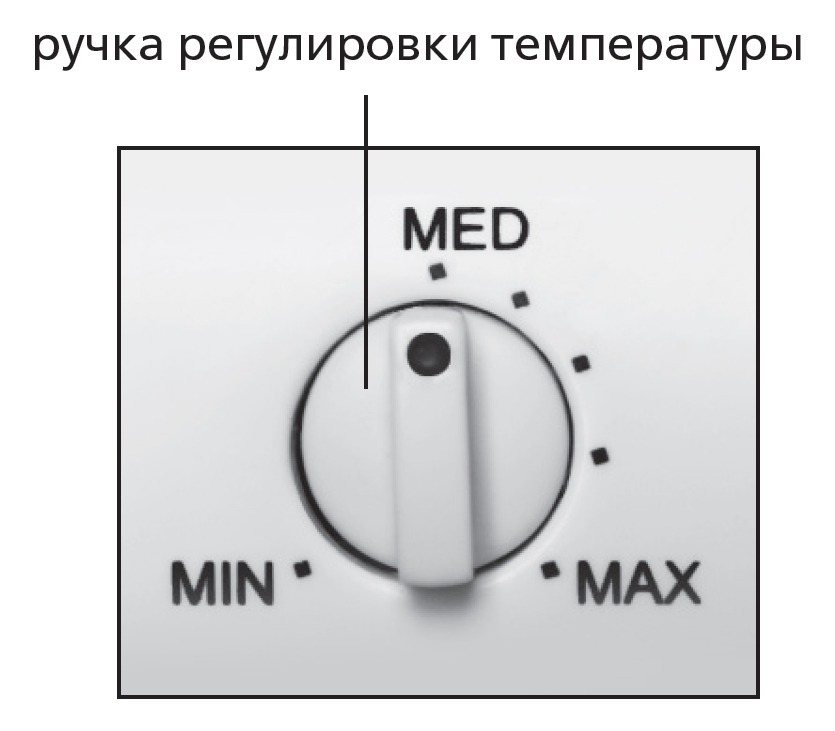

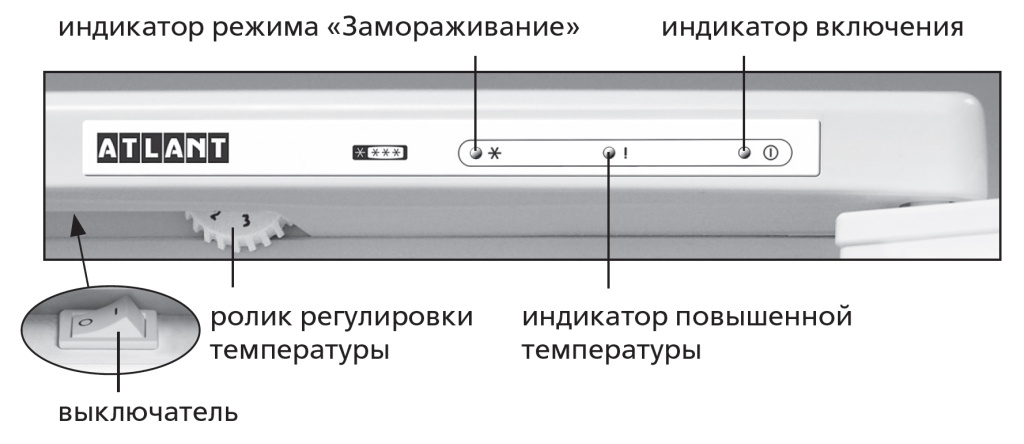

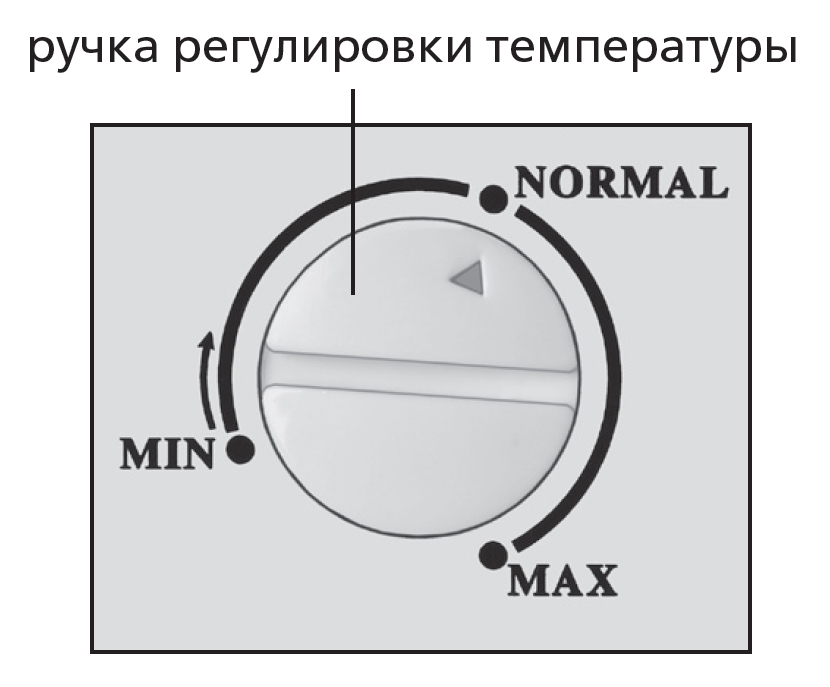

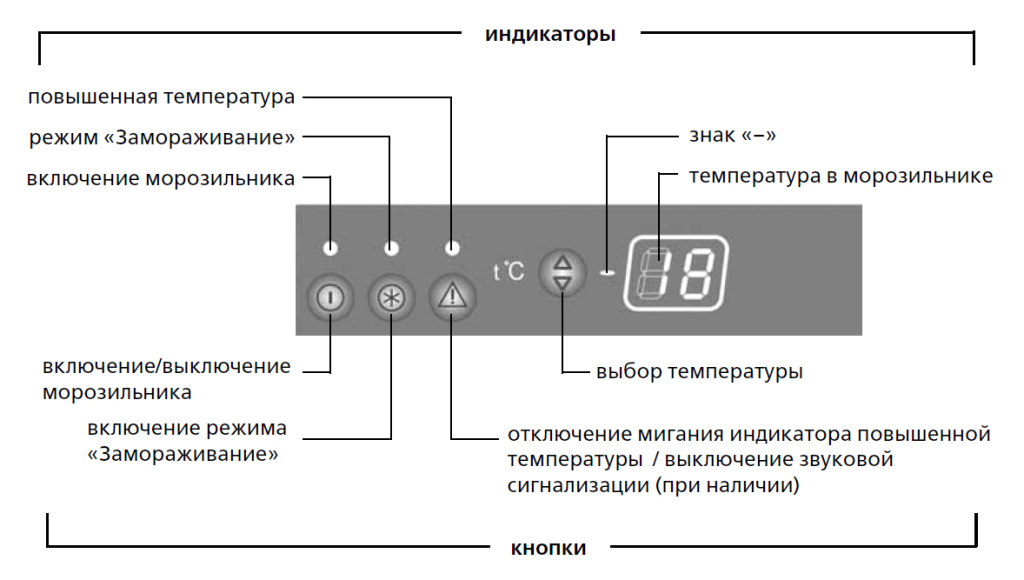

Неправильно выбрана температура в отделениях.
Произвести регулировку температуры в отделениях.

Перекрыты воздушные каналы системы No Frost, расположенные на задней стенке МО.
Освободить воздушные каналы системы No Frost, расположенные на задней стенке МО.

Частое открывание дверей. Открывание дверей на продолжительное время.
Иней исчезает после закрывания двери благодаря работе системы No Frost.

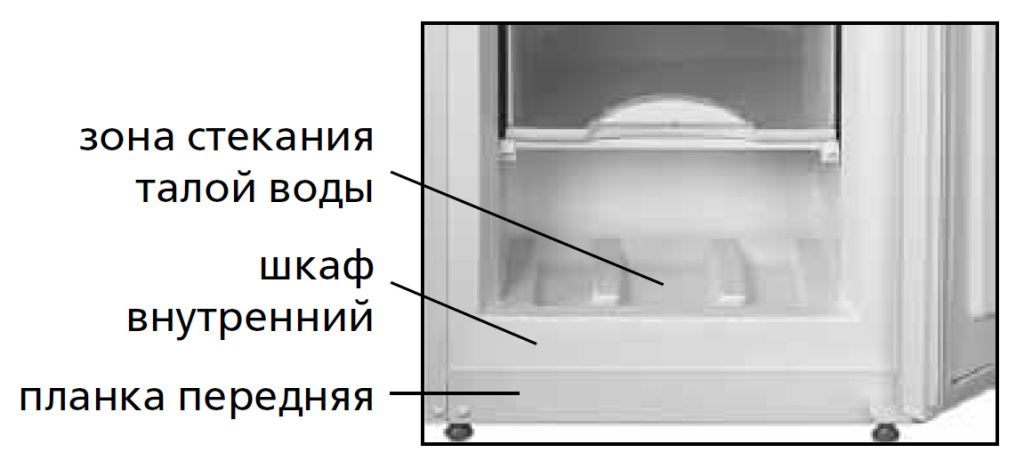

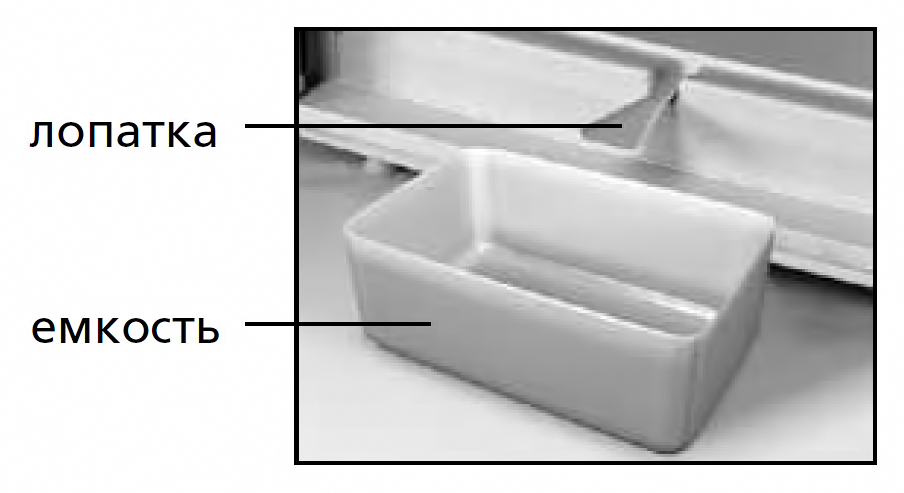

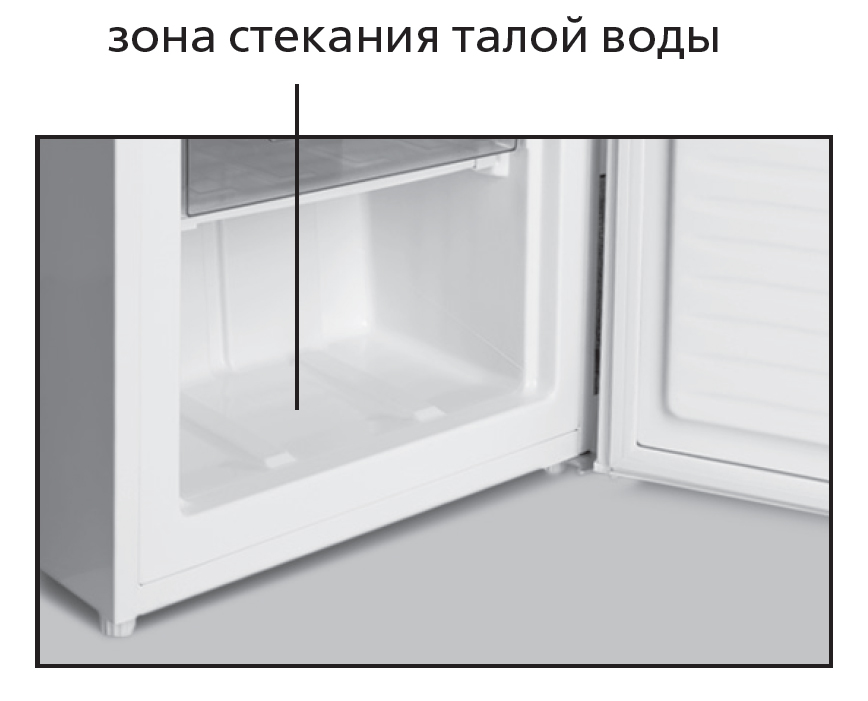

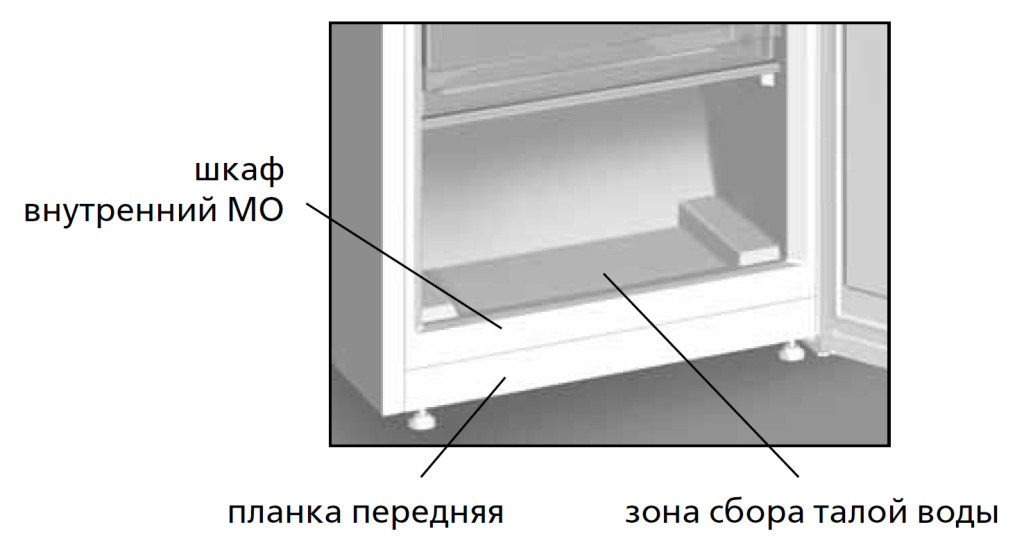

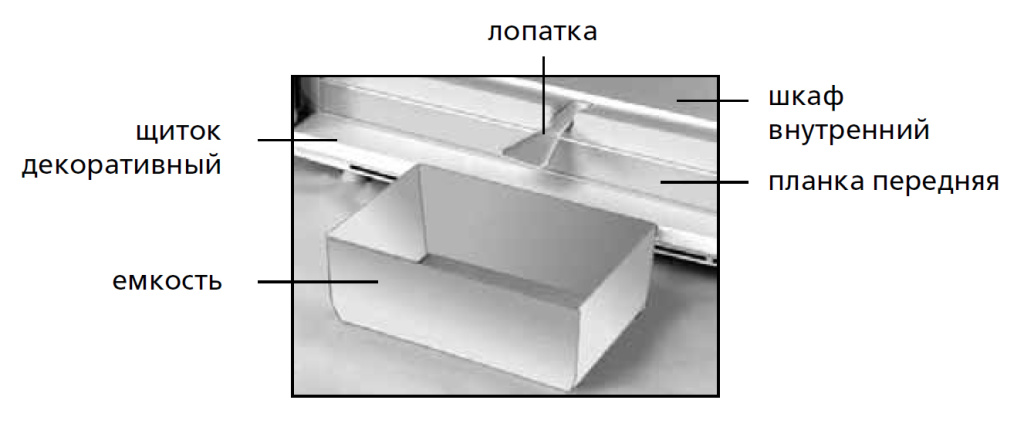

Засорена система слива талой воды (кроме моделей с системой FULL NO FROST, а также 5124, X1401, X2401).
В ХО используется автоматическая система оттаивания. Иней, появляющийся на задней стенке ХО, тает в цикле оттаивания при отключении компрессора и превращается в капли воды. Капли талой воды стекают в лоток, через отверстие в нем по трубке попадают в сосуд на компрессоре и испаряются. В отверстие лотка установлен ерш, предназначенный для устранения засорения системы слива. Необходимо регулярно (не реже 1 раза в 3 месяца) следить за чистотой лотка и проверять отсутствие воды в лотке. Наличие воды в лотке указывает на засорение системы слива. Для устранения засорения следует прочистить ершом отверстие в лотке, чтобы вода без препятствий стекала в сосуд, вымыть ерш и установить его на место.

Размещенные в х/о продукты касаются задней стенки холодильника (кроме моделей с системой FULL NO FROST).
Исключить касание продуктов задней стенки в ХО.

Нарушены условия эксплуатации.
На стеклянных полках ХО может образовываться конденсат (капли воды). Его появление вызвано повышением влажности воздуха в отделении, которое связано: с загрузкой большого количества овощей и фруктов, с частым или длительным открыванием двери; с несоблюдением условий эксплуатации и рекомендаций по хранению продуктов; с засорением системы слива. Для удаления конденсата с полки-стекло используется легковпитывающий влагу материал

Уровень шумов работы холодильника зависит от того, как установлен холодильник, как он эксплуатируется и от срока давности Вашего холодильника.

Во избежание шумов или вибрации необходимо обратить внимание на следующие детали:

• Проверьте устойчивость холодильника и на ровном ли месте он установлен. Для выравнивания подрегулируйте передние ножки.
• Проверьте, не соприкасается ли холодильник с мебелью, не соприкасаются ли со стеной детали системы охлаждения, расположенные на задней стенке корпуса. Отодвиньте холодильник от мебели и стены.
• Проверьте, не являются ли причиной шума бутылки, банки, посуда в холодильнике, не соприкасаются ли они между собой

В случае неисправности светодионного светильника следует вызвать механика сервисного центра.

Перегорела лампа освещения ХО

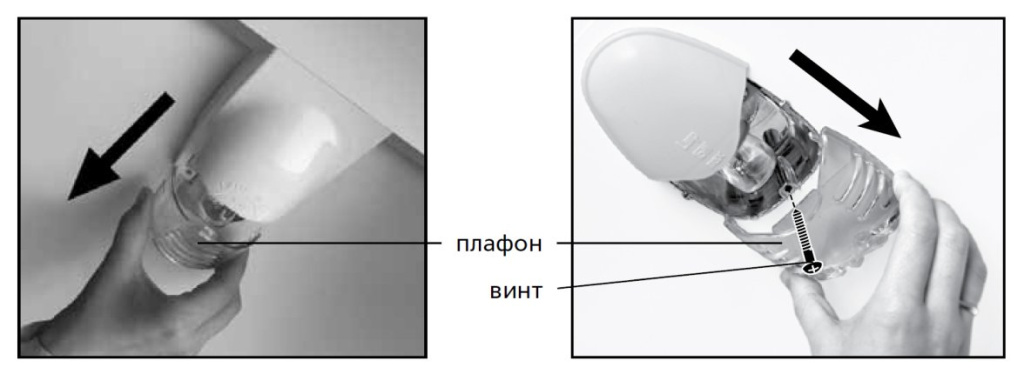

Заменить лампу исправной: отключить холодильник от электрической сети, вынув вилку шнура питания из розетки; Снять плафон (потянуть в сторону задней стенки х-ка); Заменить лампу соответсвующей мощности; Установить плафон на место.

Перегорела лампа освещения ХО.
Заменить лампу исправной: отключить холодильник от электрической сети, вынув вилку шнура питания из розетки; Отвернуть винт плафона совещения (рисунок); Снять плафон (потянуть в сторону задней стенки х-ка); Заменить лампу соответсвующей мощности; Установить плафон на место.

Причины сбоев могут быть простые и сложные. Начнем с простого!

Удивитесь, но многие не правильно устанавливают уровень охлаждения. Обязательно проверьте, достаточная ли мощность охлаждения на регуляторе, прежде чем бить тревогу.

Холодильник не плотно закрыт либо остается слишком долго открытым без надобности. Да, особенно это опасно, когда в холодильнике нет звукового сигнала. Данная причина может вызывать ошибку H на холодильнике ATLANT с дисплеем. В этом случае плотно закройте дверцу и ошибка в течении 24 часов устранится, когда холодильник достигнет нужных температур.

Возможен износ уплотнителя . Дверца при этом закрывается не плотно. В данном случае мы измеряем дверцу по периметру и покупаем уплотнитель в сервисном центре. Заменить уплотнитель самостоятельно совсем несложно.

Со временем может наблюдаться перекос дверцы. Во время эксплуатации, даже под собственным весом, дверца может менять своё направление. Как вы могли уже понять, здесь нас спасёт обычная регулировка. Если возникнут сложности, наши мастера сервисной службы всегда на связи!

Можно попытаться совершить замену терморегулятора самостоятельно, предварительно убедившись, что проблема именно в этом. Если индикатор температуры у вас в нерабочем состоянии, то следует сделать осмотр провода, вилки и их контактов.

Не видите внешних повреждений, следовательно есть проблемы с напряжением.

Все эти причины под силу устранить пользователю холодильника.

Какие же серьёзные поломки подвластны только мастерам сервисной службы?

• Утечка хладагента и засорение системы охлаждения - частый признак неисправности - образование ледяного налета на задней части холодильника.
• Неисправен модуль управления - загорается красная лампочка, холодильник отказывается выключаться. Звоним мастеру!
• Проблемы с ТЭНом холодильника - частая проблема ноу фростов. Приводит к замерзанию радиатора охлаждения, следом обледенеет и вентилятор. Только сервис вас спасёт.
• Износ термодатчика - электродвигатель здесь работает в режиме с очень длительными паузами. Скорее всего его придётся заменить.

Отсутствует напряжение в электрической сети.
Проверить наличие напряжения в электрической сети, включив в сеть любой бытовой электрический прибор.

Отсутствует контакт между вилкой шнура питания холодильника и розеткой электрической сети.
Обеспечить контакт вилки шнура питания с розеткой.

Установка морозильной камеры М-7203-100 в ванной комнате возможна.

Важно учитывать, что температура в помещении должна соответствовать рекомендациям для эксплуатации морозильников, а уровень влажности следует контролировать для предотвращения повреждений.

Установка на высоте 30-40 см от пола является разумным решением для защиты компрессора от возможной влаги.

Также рекомендуется проверить электропроводку на соответствие стандартам безопасности.

ПОДГОТОВКА К УСТАНОВКЕ

Освободить машину от упаковочных материалов (полиэтиленовой пленки, пенополистирольных деталей). Снять защитную пленку с дисплея (при наличии).

ВНИМАНИЕ! Чтобы не повредить машину, не перемещайте ее, взявшись за лоток, дверцу или уплотнитель.

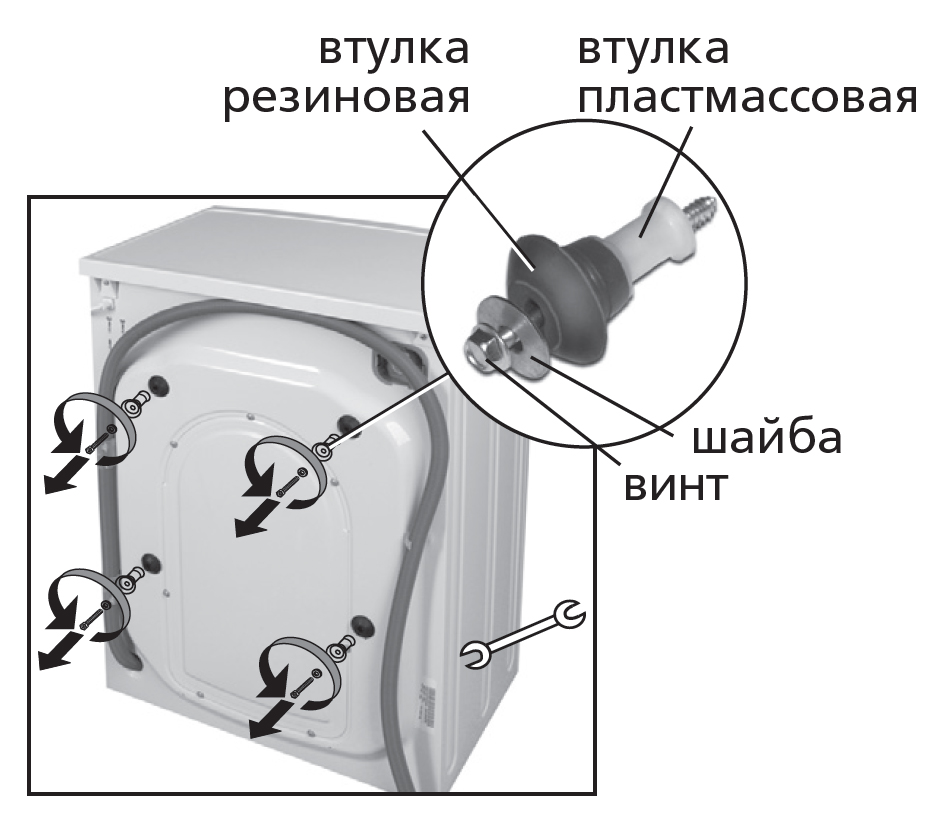

Для транспортировки машины бак зафиксирован блокировочными винтами. Четыре винта необходимо открутить с помощью гаечного ключа и вынуть резиновые и пластмассовые втулки в соответствии с рисунком 1. Закрыть отверстия пластмассовыми заглушками в соответствии с рисунком 2, входящими в комплект поставки.

ВНИМАНИЕ! Если при извлечении винтов пластмассовые втулки остались внутри машины и их не удалось вынуть, следует снять заднюю панель в соответствии с рисунком 2 с помощью крестообразной отвертки и достать их. Панель установить на место. Винты, шайбы в сборе со втулками следует сохранить для возможной транспортировки машины в будущем.

ВНИМАНИЕ! Во избежание возможного повреждения корпуса не включайте машину с установленными блокировочными винтами, резиновыми и пластмассовыми втулками.


Рисунок 1



Рисунок 2


УСТАНОВКА МАШИНЫ

Машина должна устанавливаться на прочную, ровную и сухую поверхность.

Мягкое покрытие пола (ковер, покрытие на пенополиуретановой основе и др.) не подходит для установки, так как способствует вибрации и ухудшению вентиляции машины.

На деревянный пол машину следует устанавливать, предварительно прочно прикрепив к полу плиту из древесных материалов толщиной не менее 15 мм. Для повышения устойчивости машины в процессе работы на деревянном полу рекомендуется устанавливать ее в углу помещения.

Машину выставить по уровню строго горизонтально, выворачивая или вворачивая прежде всего передние регулируемые опоры в соответствии с рисунком 3 гаечным ключом 17 мм ослабить контргайки на опорах, отрегулировать высоту опор, зажать контргайки. Неправильная установка машины по уровню или недостаточная затяжка контргаек впоследствии может стать источником вибрации и повышенного шума при работе машины.

ВНИМАНИЕ! Для обеспечения максимальной устойчивости машины выворачивание опор должно быть минимальным.


Рисунок 3


ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

ВНИМАНИЕ! Машина должна быть заземлена.

Машина должна подключаться к электрической сети через двухполюсную розетку с заземляющим контактом, допустимый ток которой не менее 16 А. К розетке должен быть подведен трехпроводной кабель с медными жилами сечением не менее 1,5 мм2 или алюминиевыми жилами сечением не менее 2,5 мм2. Фазный провод должен быть подключен через автоматическое устройство защиты электрической сети, рассчитанное на максимальный ток (ток срабатывания) 16 А, с временем срабатывания не более 0,1 с.

Если розетка не имеет подводки указанного кабеля или удалена от места установки машины, необходимо провести доработку электрической сети и монтаж розетки. Работы по доработке электрической сети и монтажу розетки должны быть выполнены квалифицированным персоналом.

ЗАПРЕЩАЕТСЯ заземление прокладывать отдельным проводом, а также через отопительное, водопроводное или канализационное оборудование.


ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ И КАНАЛИЗАЦИИ

Машина подключается только к сети холодного водоснабжения через кран подачи воды с резьбовым патрубком 3/4 дюйма.

Перед подключением машины к водопроводу следует:

• открыть водопроводный кран и дать стечь воде, чтобы смыть из труб загрязнения в виде песка и ржавчины;
• проверить чистоту фильтра в наливном шланге;
• присоединить наливной шланг к резьбовому патрубку крана подачи воды в соответствии с рисунком 4 и к машине в соответствии с рисунком 5, туго затянув гайки рукой.

Рисунок 4



Рисунок 5

Во время стирки кран подачи воды должен быть полностью открыт.

Сливной шланг в соответствии с рисунком 6 должен находиться на высоте не менее 60 cм и не более 90 см от уровня пола. При несоблюдении данного требования машина работать не будет.


Рисунок 6

Для слива воды непосредственно в канализацию сливной шланг машины устанавливается выше колена стока (сифона) в канализационную трубу с внутренним диаметром не менее 40 мм, чтобы не произошло обратное засасывание сточной воды в машину

Сливной шланг может подключаться непосредственно к сифону в соответствии с рисунком 7, если в сифоне есть патрубок для его подключения.


Рисунок 7

При сливе воды в мойку или ванну шланг в соответствии с рисунком 8 необходимо закрепить в месте перегиба специальным кронштейном, входящим в комплект поставки машины. Шланг не должен быть погружен в воду.


Рисунок 8

ВНИМАНИЕ! Наливной и сливной шланги после подключения к водопроводу и канализации не должны быть перегнуты или сдавлены.

После подключения машины к водопроводу и канализации следует проверить герметичность соединений шлангов — места соединений должны быть сухими.

Морозильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). Над морозильником и с боковых его сторон должно быть свободное пространство на расстоянии, указанном на рисунке (рис.2 РЭ), для циркуляции воздуха.

ВНИМАНИЕ! Не загораживайте вентиляционные отверстия, расположенные в корпусе морозильника или во встраиваемой конструкции.

ЗАПРЕЩАЕТСЯ располагать любое навесное кухонное оборудование над морозильником ближе, чем на 5 см (см. рисунок).



Морозильник следует выставить горизонтально относительно пола, выворачивая или вворачивая регулируемые опоры в соответствии с рисунком. Морозильник должен устойчиво стоять.



Освободить комплектующие от упаковочных материалов (полиэтиленовых пакетов, липких лент, вспененных прокладок).

После транспортировки морозильника перед включением в электрическую сеть следует выдержать не менее 1,5 часа.

После транспортировки при температуре окружающей среды ниже 0 °C морозильник следует выдержать не менее 4 часов с открытой дверью при комнатной температуре.

Вымыть наружные окрашенные поверхности морозильника мягкой тканью, смоченной в теплой воде или в слабом мыльном растворе, приготовленном в теплой воде. Комплектующие и пластмассовые поверхности внутри морозильника вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложкапищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо.

Морозильник тщательно проветрить.

ЗАПРЕЩАЕТСЯ использовать при мойке морозильника губки с абразивными элементами, абразивные пасты, полирующие и моющие средства, содержащие кислоты, растворители, а также средства для мытья посуды.

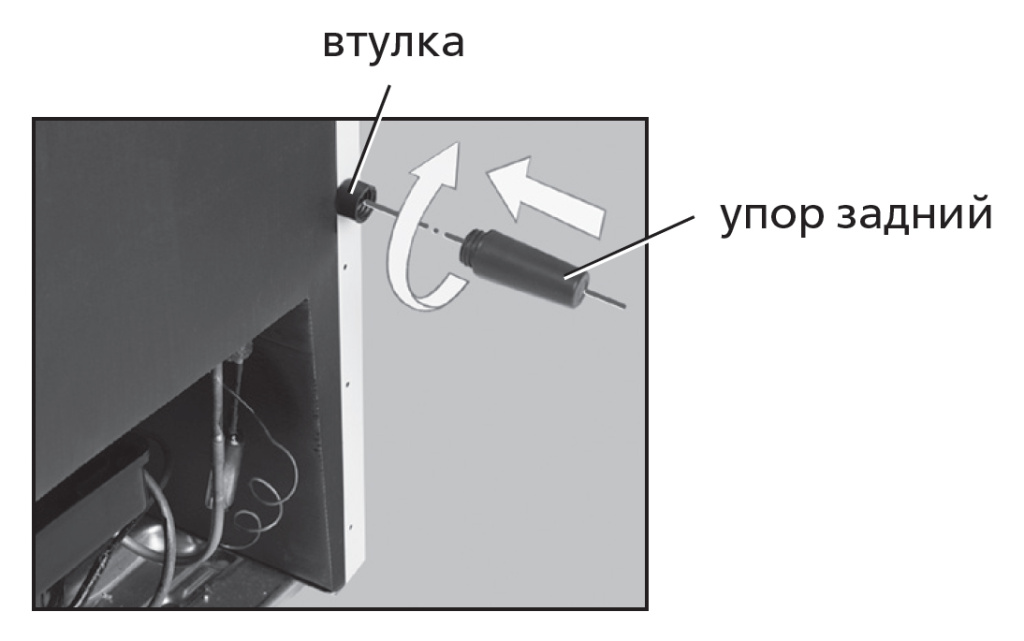

Установить упоры задние в соответствии с рисунком: вставить упор во втулку и повернуть его по часовой стрелке до упора.



Дверь морозильника можно перенавесить на правостороннее открывание. Чтобы исключить поломку пластмассовых деталей, перенавеску дверей должен выполнять только механик сервисной службы. Перенавеска двери производится платно по прейскуранту сервисной службы.

Морозильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). Над морозильником и с боковых его сторон должно быть свободное пространство на расстоянии, указанном на рисунке (рис. 2 РЭ), для циркуляции воздуха.

ВНИМАНИЕ! Не загораживайте вентиляционные отверстия, расположенные в корпусе морозильника или во встраиваемой конструкции.

ЗАПРЕЩАЕТСЯ располагать любое навесное кухонное оборудование над морозильником ближе, чем на 20 см (см. рисунок).

---

---

Морозильник следует выставить горизонтально относительно пола, выворачивая или вворачивая регулируемые опоры в соответствии с рисунком. Морозильник должен устойчиво стоять.

---

---

Освободить комплектующие от упаковочных материалов (полиэтиленовых пакетов, липких лент, вспененных прокладок).

После транспортировки морозильника перед включением в электрическую сеть следует выдержать не менее 1,5 часа.

После транспортировки при температуре окружающей среды ниже 0 °C градусов морозильник следует выдержать не менее 4 часов с открытой дверью при комнатной температуре.

Вымыть наружные окрашенные поверхности морозильника мягкой тканью, смоченной в теплой воде или в слабом мыльном растворе, приготовленном в теплой воде. Комплектующие и пластмассовые поверхности внутри морозильника вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо.

Морозильник тщательно проветрить.

ЗАПРЕЩАЕТСЯ использовать при мойке морозильника губки с абразивными элементами, абразивные пасты, полирующие и моющие средства, содержащие кислоты, растворители, а также средства для мытья посуды.

Установить упоры задние в соответствии с рисунком: вставить упор во втулку и повернуть его по часовой стрелке до упора.

---

---

---

Дверь морозильника можно перенавесить на правостороннее открывание. Чтобы исключить поломку пластмассовых деталей, перенавеску дверей должен выполнять только механик сервисной службы. Перенавеска двери производится платно по прейскуранту сервисной службы.

Морозильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). Над морозильником и с боковых его сторон должно быть свободное пространство не менее 5 см для циркуляции воздуха.

ВНИМАНИЕ! Не загораживайте вентиляционные отверстия, расположенные в корпусе морозильника или во встраиваемой конструкции.

ЗАПРЕЩАЕТСЯ располагать любое навесное оборудование над морозильником ближе, чем на 5 см.

Морозильник следует выставить горизонтально относительно пола, выворачивая или вворачивая регулируемые опоры в соответствии с рисунком.

Морозильник должен устойчиво стоять на опорах и роликах. Для самопроизвольного закрывания двери рекомендуется установить морозильник с небольшим наклоном назад, поворачивая опоры. После транспортировки морозильника перед включением в электрическую сеть следует выдержать не менее получаса.

---

---

После транспортировки при температуре окружающей среды ниже 0 °C морозильник следует выдержать не менее 4 часов с открытой дверью при комнатной температуре. Освободить комплектующие от упаковочных материалов.

Вымыть наружные окрашенные поверхности морозильника мягкой тканью, смоченной в теплой воде или в слабом мыльном растворе, приготовленном в теплой воде. Комплектующие и пластмассовые поверхности внутри морозильника вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо.

Морозильник тщательно проветрить.

ЗАПРЕЩАЕТСЯ использовать при мойке морозильника губки с абразивными элементами, абразивные пасты, полирующие и моющие средства, содержащие кислоты, растворители, а также средства для мытья посуды.

---

---

---

Установить упоры задние в соответствии с рисунком вставить прямоугольный выступ упора между прутками конденсатора и повернуть упор на 90 градусов.

Дверь морозильника можно перенавесить на правостороннее открывание. Чтобы исключить поломку пластмассовых деталей, перенавеску двери должен выполнять только механик сервисной службы. Перенавеска двери производится платно по прейскуранту сервисной службы.

Холодильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления).

Над холодильником и с боковых его сторон должно быть свободное пространство на расстоянии не менее 5 см для циркуляции воздуха.

ЗАПРЕЩАЕТСЯ располагать любое навесное кухонное оборудование над холодильником ближе, чем на 5 см.

Холодильник следует выставить горизонтально относительно пола, выворачивая или вворачивая регулируемые опоры. Холодильник должен устойчиво стоять на опорах и роликах.

Для самопроизвольного закрывания дверей (двери) рекомендуется установить холодильник с небольшим наклоном назад, поворачивая опоры.

Холодильник необходимо установить в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). Над холодильником и с боковых его сторон должно быть свободное пространство на расстоянии не менее 5 см.

ЗАПРЕЩАЕТСЯ располагать любое навесное кухонное оборудование над холодильником ближе, чем на 10 см . Холодильник следует выставить горизонтально относительно пола, выворачивая или вворачивая регулируемые опоры.

Фильтр в наливном шланге в соответствии с рисунками 1 или 2, а также фильтр в резьбовом патрубке электроклапана в соответствии с рисунком 3 установлены для предотвращения попадания в машину вместе с водой механических примесей (песка, металлической стружки и т.п.). Очистку фильтров рекомендуется производить не реже 1 раза в год. Для очистки фильтров необходимо: — отсоединить наливной шланг от крана подачи воды в соответствии с рисунками 1 или 2, повернув гайку против часовой стрелки; — отсоединить наливной шланг от резьбового патрубка электроклапана машины в соответствии с рисунком 4, повернув гайку против часовой стрелки; — извлечь фильтр из резьбового патрубка электроклапана с помощью плоскогубцев или пинцета в соответствии с рисунком 3; — удалить из фильтров мусор, прочистить щеткой и промыть съемные фильтры под струей воды. Фильтры после очистки установить на наливной шланг и в резьбовой патрубок электроклапана в обратной последовательности. Присоединить наливной шланг и проверить герметичность соединений — места соединений должны быть сухими при работе машины.



Рисунок 1, Рисунок 2


Рисунок 3


Рисунок 4

Фильтр насоса препятствует попаданию ворса, ниток, мелких предметов (пуговиц, скрепок, монет и т.п.) в насос слива при стирке белья. Для избежания повреждения насоса рекомендуется один раз в полгода очищать фильтр от засорений, при стирке изделий с длинным ворсом — после каждой стирки.

Перед очисткой необходимо слить воду, оставшуюся в насосе. Для этого открыть крышку фильтра (в зависимости от конструкции): — используя отвертку, монету или другой заостренный предмет в соответствии с рисунком 1; — нажав на клавишу в соответствии с рисунком 2. Вытянуть до упора из машины шланг и установить емкость для сбора воды. Высота емкости должна быть ниже отверстия выхода шланга из машины. Достать пробку из шланга и слить воду в емкость. В случае большого объема воды в баке машины слив производится несколько раз. Повернуть ручку фильтра против часовой стрелки в соответствии с рисунком 3 и вынуть фильтр. ВНИМАНИЕ! При повороте ручки фильтра возможно вытекание остатков воды. Удалить из фильтра мусор, промыть фильтр под струей воды. Установить пробку в шланг и фильтр в машину в обратной последовательности. Проверить правильность установки и фиксацию положения фильтра. Закрыть крышку фильтра.

Рисунок 1

Рисунок 2

Рисунок 3

Размораживание и уборку морозильника рекомендуется проводить при образовании на охлаждающей поверхности внутри морозильника плотного снегового покрова. Снеговой покров препятствует передаче холода продуктам. ЗАПРЕЩАЕТСЯ применять для удаления снегового покрова металлические предметы.

Морозильник рекомендуется убирать после каждого размораживания, но не менее двух раз в год.

Для размораживания и уборки морозильника необходимо:

• отключить морозильник от электрической сети;
• переложить продукты из морозильника в другое холодное место;
• оставить дверь морозильника открытой;
• удалять талую воду, установив в соответствии с рисунком лопатку и любую емкость объемом не менее 2 л;

• собирать талую воду, если она вытекает из камеры вне лопатки, легковпитывающим влагу материалом;
• по окончании размораживания вымыть комплектующие, пластмассовые поверхности внутри морозильника, уплотнитель, а также зону прилегания уплотнителя к двери мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть поверхности мягкой тканью, смоченной в чистой воде и вытерете насухо.
• Морозильник тщательно проветрить.

ЗАПРЕЩАЕТСЯ использовать при мойке морозильника губки с абразивными элементами, абразивные пасты, полирующие и моющие средства, содержащие кислоты, растворители, а также средства для мытья посуды.

Внимание! Не допускайте вытекания талой воды из морозильника при размораживании и уборке.

Размораживание и уборку морозильника рекомендуется проводить при образовании на охлаждающей поверхности внутри морозильника плотного снегового покрова. Снеговой покров препятствует передаче холода продуктам. ЗАПРЕЩАЕТСЯ применять для удаления снегового покрова металлические предметы.

Морозильник рекомендуется убирать после каждого размораживания, но не менее двух раз в год.

Для размораживания и уборки морозильника необходимо:

• отключить морозильник от электрической сети;
• переложить продукты из морозильника в другое холодное место;
• оставить дверь морозильника открытой;
• удалять талую воду из зоны стекания в соответствии с рисунком легковпитывающим влагу материалом по мере оттаивания снегового покрова;

• по окончании размораживания вымыть комплектующие, пластмассовые поверхности внутри морозильника, уплотнитель, а также зону прилегания уплотнителя к двери мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть поверхности мягкой тканью, смоченной в чистой воде и вытерете насухо.
• Морозильник тщательно проветрить.

ЗАПРЕЩАЕТСЯ использовать при мойке морозильника губки с абразивными элементами, абразивные пасты, полирующие и моющие средства, содержащие кислоты, растворители, а также средства для мытья посуды.

Внимание! Не допускайте вытекания талой воды из морозильника при размораживании и уборке.

Морозильник с системой No Frost не требуется размораживать.

Морозильник необходимо убирать для поддержания чистоты не менее одного раза в год.

Для размораживания и уборки морозильника необходимо:

• отключить морозильник от электрической сети;
• переложить продукты из морозильника в другое холодное место;
• вымыть комплектующие, пластмассовые поверхности внутри морозильника, уплотнитель, а также зону прилегания уплотнителя к двери мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть поверхности мягкой тканью, смоченной в чистой воде и вытерете насухо.
• Морозильник тщательно проветрить.

ЗАПРЕЩАЕТСЯ использовать при мойке морозильника губки с абразивными элементами, абразивные пасты, полирующие и моющие средства, содержащие кислоты, растворители, а также средства для мытья посуды.

Размораживание и уборку морозильника рекомендуется проводить при образовании на охлаждающей поверхности внутри морозильника плотного снегового покрова. Снеговой покров препятствует передаче холода продуктам. ЗАПРЕЩАЕТСЯ применять для удаления снегового покрова металлические предметы.

Морозильник рекомендуется убирать после каждого размораживания, но не менее двух раз в год.

Для размораживания и уборки морозильника необходимо:

• отключить морозильник от электрической сети;
• переложить продукты из морозильника в другое холодное место;
• оставить дверь морозильника открытой;
• удалять талую воду из зоны стекания в соответствии с рисунком легковпитывающим влагу материалом по мере оттаивания снегового покрова;

• по окончании размораживания вымыть комплектующие, пластмассовые поверхности внутри морозильника, уплотнитель, а также зону прилегания уплотнителя к двери мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть поверхности мягкой тканью, смоченной в чистой воде и вытерете насухо.
• Морозильник тщательно проветрить.

ЗАПРЕЩАЕТСЯ использовать при мойке морозильника губки с абразивными элементами, абразивные пасты, полирующие и моющие средства, содержащие кислоты, растворители, а также средства для мытья посуды.

Внимание! Не допускайте вытекания талой воды из морозильника при размораживании и уборке.

Чтобы создать благоприятные условия для обработки холодом, замораживаемые продукты целесообразно разделить на порции и уложить в пакеты. Чем тоньше слой замораживаемого продукта, тем интенсивнее замораживание, выше качество продукта и продолжительнее сроки его хранения. Упаковка должна плотно прилегать к продукту и быть герметично закрыта. Рекомендации по срокам хранения в МО замороженных продуктов питания (в домашних условиях).

Чтобы создать благоприятные условия для обработки холодом, замораживаемые продукты целесообразно разделить на порции и уложить в пакеты. Чем тоньше слой замораживаемого продукта, тем интенсивнее замораживание, выше качество продукта и продолжительнее сроки его хранения. Упаковка должна плотно прилегать к продукту и быть герметично закрыта.

Рекомендации по срокам хранения в МО замороженных продуктов питания (в домашних условиях).

Чтобы продукты сохранили аромат, цвет, влагу и свежесть, их следует хранить в упаковке или в плотно закрытой посуде. Хранение жидкостей в плотно закрытой посуде предотвращает повышение влажности и появление посторонних запахов в ХО. Неупакованными могут храниться фрукты и овощи, помещенные в сосуды (вымытые овощи и фрукты следует высушить). При этом возможно образование конденсата на поверхности полки-стекло (нижней).

Рекомендации по срокам хранения и размещению основных продуктов питания в ХО

Холодильник рекомендуется убирать после каждого размораживания, но не менее двух раз в год.

Для размораживания и уборки холодильника необходимо:

• отключить холодильник от электрической сети, вынув вилкушнура питания из розетки;
• переложить продукты из холодильника в другое холодное место;
• оставить дверь холодильнка и дверцу МО открытыми;
• по мере оттаивания снегового покрова талую воду следует удалять из м/о отделения легковпитывающим влагу материалом;
• комплектующие, пластмассовые поверхности внутри холодильника, уплотнители дверей, а также зону прилегания уплотнителей к двери вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо. Холодильник тщательно проветрить.

Холодильник рекомендуется убирать после каждого размораживания, но не менее двух раз в год.

Если в м/о образовался снеговой покров от 5 до 7 мм , холодильник следует разморозить.

Для размораживания и уборки МО необходимо:

• отключить холодильник от электрической сети, вынув вилку шнура питания из розетки;
• вынуть все продукты из МО и разместить их на полках ХО;
• оставить дверь МО открытой;
• комплектующие, пластмассовые поверхности внутри холодильника, уплотнители дверей, а также зону прилегания уплотнителей к двери вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо. Холодильник тщательно проветрить.

Холодильник рекомендуется убирать после каждого размораживания, но не менее двух раз в год.

Если в м/о образовался снеговой покров более 3 мм , холодильник следует разморозить.

Для размораживания и уборки МО необходимо:

• при температуре окружающей среды, указанной в приложении к руководству по эксплуатации;
• отключить холодильник от электрической сети, вынув вилку шнура питания из розетки;
• вынуть все продукты из МО и разместить их на полках ХО;
• оставить дверь МО открытой;
• удалять талую воду из зоны стекания в соответствии с рисунком легковпитывающим влагу материалом по мере оттаивания снегового покрова;

• комплектующие, пластмассовые поверхности внутри холодильника, уплотнители дверей, а также зону прилегания уплотнителей к двери вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо. Холодильник тщательно проветрить.

Холодильник рекомендуется убирать после каждого размораживания, но не менее двух раз в год.

Если в м/о образовался снеговой покров более 3 мм , холодильник следует разморозить.

Для размораживания и уборки МО необходимо:

• отключить холодильник от электрической сети, вынув вилку шнура питания из розетки;
• вынуть все продукты из МО и разместить их на полках ХО;
• оставить дверь МО открытой;
• для удаления снегового покрова с поверхностей МО при его размораживании используется пластмассовая лопатка (входит в комплект поставки). ЗАПРЕЩАЕТСЯ применять для удаления снегового покрова металлические предметы во избежание повреждения холодильного агрегата;

• удалять талую воду, установив в соответствии с рисунком лопатку и любую емкость объемом не менее 2л;
• собирать талую воду, если она вытекает из отделения вне лопатки, легковпитывающим влагу материалом;
• комплектующие, пластмассовые поверхности внутри холодильника, уплотнители дверей, а также зону прилегания уплотнителей к двери вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо. Холодильник тщательно проветрить.

В холодильнике с системой без инееобразования No Frost не требуется размораживание. Необходимо убирать не менее одного раза в год.

Для уборки холодильника необходимо:

• отключить холодильник от электрической сети, вынув вилку шнура питания из розетки;
• вынуть все продукты из холодильника;
• комплектующие, пластмассовые поверхности внутри холодильника, уплотнители дверей, а также зону прилегания уплотнителей к двери вымыть мягкой тканью, смоченной в слабом мыльном или содовом растворе, приготовленном в теплой воде (1 чайная ложка пищевой соды на 1 л воды). Затем протереть мягкой тканью, смоченной в чистой воде и вытереть насухо. Холодильник тщательно проветрить.

Во избежание засорения системы слива воды в МО рекомендуется промывать клапан не реже двух раз в год. Для этого необходимо:

• отключить холодильник от электрической сети и отодвинуть от стены;
• снять резиновый клапан, который установлен над компрессором потянув вниз;
• аккуратно промыть клапан внутри;
• установить клапан на место;
• подключить холодильник к сети.
